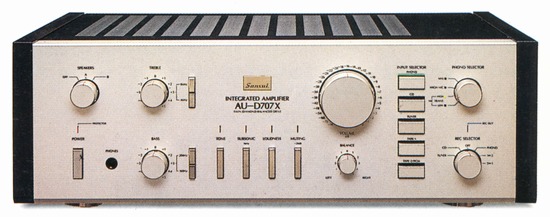

AMPLY SANSUI D707X
(phát hành 1984)
|
|
Amp tích hợp Amplifier X-cân bằng được thông qua.

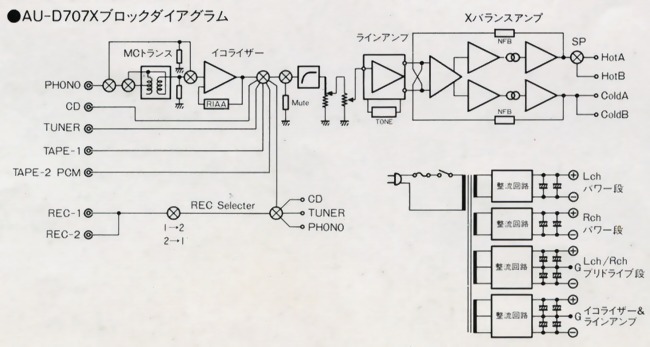

Các cấu hình cơ bản của bộ khuếch đại được thông qua như các amp cân X.
X cân amp, cân đối đầu vào, đầu ra cân bằng, cân bằng quyền lực, đôi kim cương cân bằng sự khác biệt giữa mạch, trong đó bao gồm các kỹ thuật cân bằng như cấu trúc, phản hồi và cân bằng đầu vào đến đầu ra, và loa + - đã được thúc đẩy từ cả hai bên.
Như vậy, trong một loa khuếch đại thông thường - đã giảm tỷ lệ mắc IHM biến dạng do sự can thiệp lẫn nhau của tiếng ồn bên ngoài và EMF trở lại và hiện tại, và cung cấp điện gợn là do mặt đất kết hợp và một bên. Ngoài ra, cải tiến đáng kể trong hoạt động và đặc điểm của sự biến dạng thực tế của giai đoạn đầu ra bộ khuếch đại bao gồm áp dụng một ý kiến phản hồi cân bằng của các dấu cộng và trừ hai.
Các đơn vị đã thông qua một quyền lực tập trung tinh khiết vào đặc điểm xả ngưng tuyệt vời và biến áp hình xuyến thoáng qua. Ngoài ra, tiền, tiền ổ đĩa đơn vị, giảm thiểu sự can thiệp lẫn nhau giữa các mạch có thể được cấu hình với điện độc lập four L / R là quyền lực.
Ngoài ra, nó đã ngăn cản tiếng ồn từ hệ thống cung cấp điện năng bằng cách kết hợp cân bằng với mặt đất không có.
Để đối phó với MC hộp mực, được trang bị với một biến áp MC.
Các MC biến áp được sử dụng để hạ thấp cao độ tinh khiết permalloy lõi từ tính với đặc điểm biến dạng tuyệt vời. Ngoài ra, đơn vị biến áp là cố định trong phụ, đã thực hiện các biện pháp chống lại sự căng thẳng rung động.
Hơn nữa, bằng cách cung cấp trở kháng tải tối ưu sẽ được độc lập của MM và MC hộp mực nạp mực, và bên ngoài biến áp biến áp kỹ thuật MC thông thường là cho phép tối ưu phù hợp và khuếch đại không phải là lý tưởng.
Các bộ cân bằng, mà là một thành phần riêng biệt của vi mạch có xu hướng tránh các yếu tố suy giảm chất lượng, Hi-DC và cấu hình bộ khuếch đại bao gồm một loạt các tính chính xác của ± 0.2dB giữa 20Hz ~ 300kHz bằng cách cân bằng chính xác .
Được trang bị với một bồn rửa nhôm với khối lượng nhiệt lớn có hiệu quả tản nhiệt cao, đã khiến sự xuất hiện của biến dạng intermodulation và độ rung của một bóng bán dẫn điện.
RM kháng và cộng hưởng miễn styrene đồng tụ điện, và sử dụng các bộ phận chất lượng cao, chẳng hạn như không từ tính yếu tố.
Để loại bỏ hiệu lực của tín hiệu của trường điều chỉnh từ tính, đã thông qua một bảng điều khiển phía sau mạ đồng.
Được trang bị một thiết bị đầu cuối PCM đầu vào và cho đĩa CD.
Ngoài ra, không CDT Phono đã thông qua và chân vàng.
Phono đầu vào là MM, cao MC, MC biến áp (cao, thấp) có bốn vị trí.
Việc kiểm soát âm thanh có thể được trang bị với một tần số chuyển đổi hai giai đoạn của doanh thu.
Được thông qua với sự phân cực của dây nguồn AC.
Được trang bị với một bộ lọc cận âm.
Được trang bị với một kết thúc gương gỗ.
Có hai biến thể màu đen và bạc. |
Hiệu quả đầu ra (cả hai kênh điều khiển) 150W 150 W (6Ω, 10Hz ~ 20kHz)
130W 130 W (8Ω, 10Hz ~ 20kHz)
200W 200 W (4Ω, 1kHz)
170W 170 W (6Ω, 1kHz)
150W 150 W (8Ω, 1kHz) Tổng số méo hài hòa 0,003% (8Ω, 10Hz ~ 20kHz, sản lượng hiệu quả)
0,005% (6Ω, 10Hz ~ 20kHz, sản lượng hiệu quả 1 / 2) Các đường điều chế sự biến dạng (60Hz: 7kHz = 4:1) 0,003% (8Ω, khi sản lượng hiệu quả) Đầu ra băng thông (IHF, cả hai hoạt động ch, THD0.03%) 5Hz ~ 80kHz Yếu tố giảm xóc (IHF mới, 20Hz ~ 20kHz) 100 (6Ω) Tần số đặc điểm (1W) DC ~ 300kHz 0-3 dB Phong bì biến dạng Dưới đây giới hạn phát hiện Strain TIM (Luật Sawtooth) Dưới đây giới hạn phát hiện Tỷ lệ hàng loạt ± 200V/μsec (6Ω) Thời gian tăng 0.5μsec
Trở kháng đầu vào / đầu vào độ nhạy cảm (1kHz) Phono MM: 2.5mV/47kΩ
Cao Phono MC: 2.5mV/100Ω
Phono MC Thấp: 100μV/5.3Ω (MC biến áp được sử dụng)
Phono MC Cao: 300μV/40Ω (MC biến áp được sử dụng)
CD, Tuner, Tape1, 2:150 mV/47kΩ Các tối đa cho phép đầu vào Phono (1kHz, THD 0,01%) MM: 300mV
Cao MC: 300mV
MC cao: 25mV (loại biến áp) Đầu ra Cấp / Trở kháng Băng rec: 150mV/600Ω Độ lệch RIAA (MM, Rec ra) 20Hz ~ 300kHz ± 0.2dB Tỷ lệ SN (Một mạng lưới, một mạch ngắn) Phono MM: 90dB
Phono MC: hơn 80dB (70μV)
CD, Tuner, Tape: 110dB Giai điệu kiểm soát Bass: ± 10dB (20Hz)
Treble: ± 10dB (20kHz) Giai điệu chọn Bass: 100Hz, 200Hz
Treble: 4kHz, 8kHz Lọc cận âm 16Hz (-3dB, 6dB/oct) Độ ồn (Volume-30dB) 8 DB (50Hz), +6 dB (10KHz) Tắt tiếng âm thanh -20dB Xếp hạng tiêu thụ điện năng (điện gia dụng và Luật Kiểm soát Chất liệu) 320W Kích thước bên ngoài 161 × 466 × chiều cao chiều rộng 431mm chiều sâu Trọng lượng 17.5kg.
